油浸式低損耗電力變壓器的優勢
文章來源:北京創聯匯通電氣 ????? 發布時間： 2019-09-15 01:24:45
導讀：S9、S10、35kV低損耗電力 油浸式變壓器 說明 s9、s10、35kv低損功率變壓器是一種三相油浸r型、階梯式鐵芯配電變壓器。梯級三柱的內外框架結構不綁于最外點焊接。選用鐵芯材料如dq 13

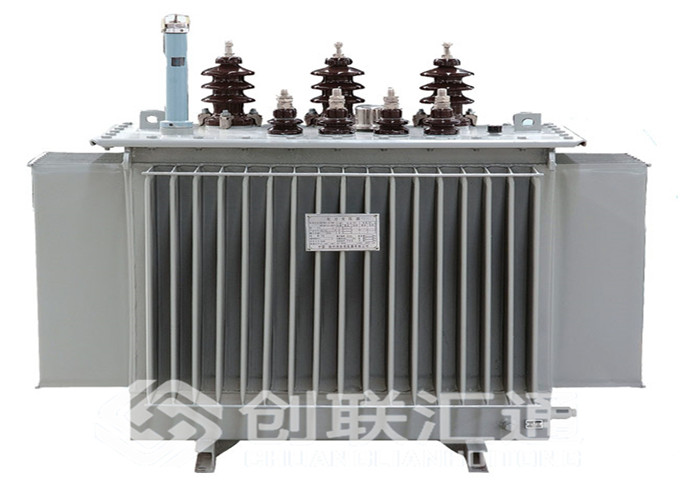

S9、S10、35kV低損耗電力油浸式變壓器說明
s9、s10、35kv低損功率變壓器是一種三相油浸r型、階梯式鐵芯配電變壓器。梯級三柱的內外框架結構不綁于較外點焊接。選用鐵芯材料如dq 133-30（9型）、30zh 120（11型）、23zh 90（13型）等冷軋硅鋼板。實際生產中使用的鐵芯材料不低于圖案要求。鐵的中心是由連續的卷而沒有接縫。r型鐵芯寬度保證了鐵芯截面為圓形，階梯式鐵芯采用多級薄膜寬度。鐵芯形成后，進行真空退火，消除應力，減少損耗。
S9、S10、35 kV低損耗電力變壓器采用全密封波紋油箱結構，變壓器油與周圍空氣不接觸，使變壓器油不會吸收外界水分，從而不會降低絕緣強度；此外，氧氣不能進入油箱，從而避免絕緣材料老化，提高產品使用壽命，也提高了社會效益。
技術特點
節能：35KV級比GB / T6451空載損耗低30％，負載損耗平均降低25％，運行成本平均降低20％。
使用壽命長：變壓器油箱采用全密封結構，可沿油箱螺栓連接或焊接。延長了變壓器油的使用壽命，不與空氣接觸。
高操作可靠性：提高油箱密封相關部件的質量，提高可靠性，提高工藝水平，確保密封的可靠性。
面積小：S9/M，S11/M系列變壓器油箱采用波板散熱器。當油溫變化時，瓦楞紙板的熱膨脹和冷收縮可以代替儲油柜的作用。波紋板油箱外形美觀，面積小。
